System III Multi

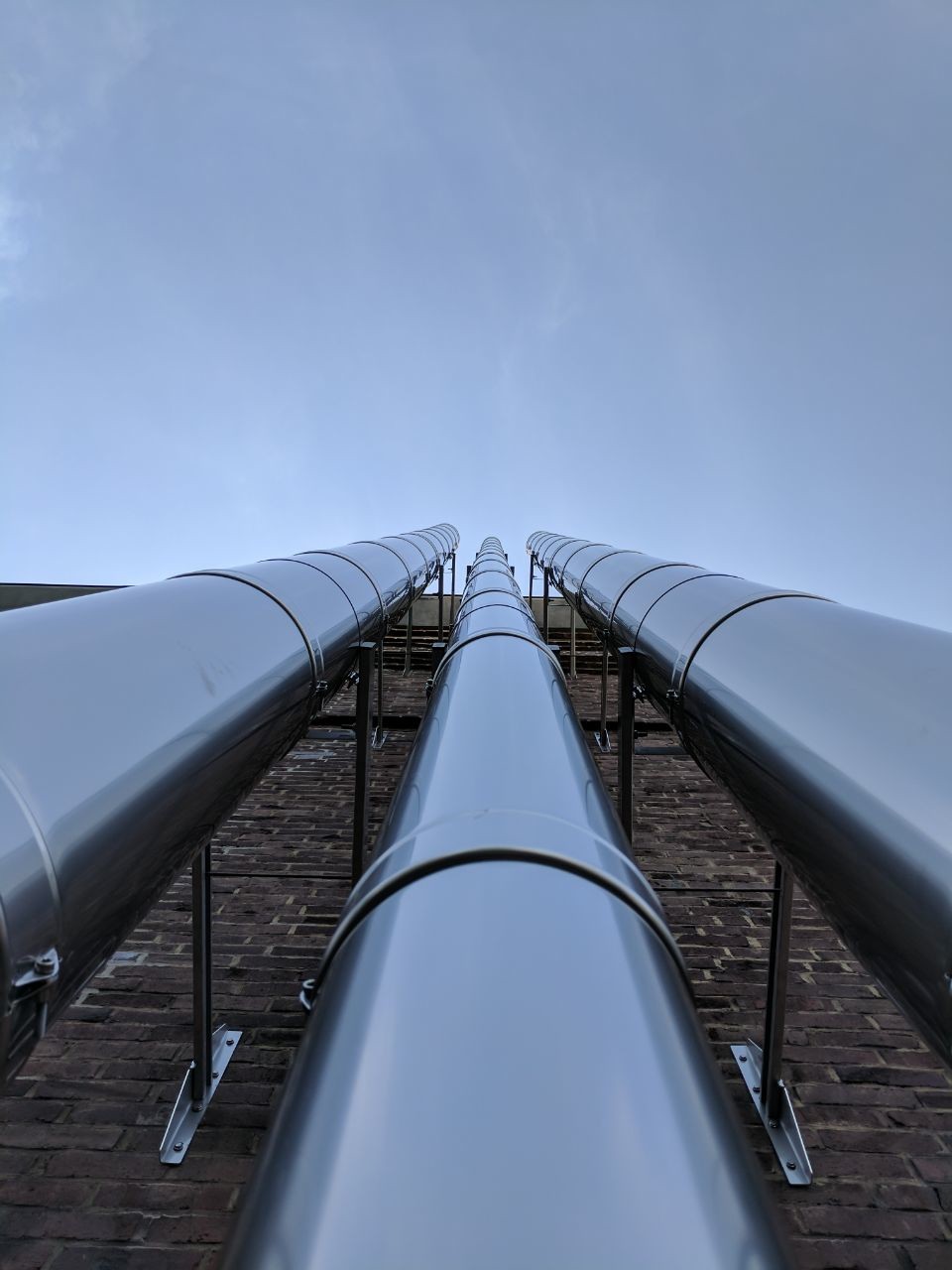

Das System III M ist ein doppelwandiges wärmegedämmtes Abgassystem aus Edelstahl. Es findet Anwendung bei Wärmeerzeugern mit Abgastemperaturen bis zu 200°C. Die Elemente werden einschließlich einer FKM-Dichtung ausgeliefert, die bereits in der Muffe des abgasführenden Rohres eingelegt ist.
Material
Edelstahl 1.4404 oder 1.4571
(1.4539 auf Anfrage)
Außenrohr: 1.4301
Brennstoff
Heizöl EL / Gas / Feste Brennstoffe
Oberfläche
Matt (2B), glänzend (2R), gebürstet, RAL-lackiert, Kupfer
Wandstärke
Innen & Außen: 0,5 mm
(0,6 mm auf Anfrage)
Innendurchmesser
80 mm – 450 mm
Dämmung
Mineralwolle 35 mm Dicke
Betriebsweise
trocken / feucht
Temperatur
T600°C V2 oder T400°C V3 (o.Dicht.)
T200°C V2 (m.Dicht.)
Druck
Unterdruck N1
Überdruck P1 / M1 / H1
Verbindung
Muffe / Sicke + Spannring
Montage
Senkrecht & waagerecht möglich
Du hast Interesse an diesem System?
Abstand zu brennbaren Baustoffen
Senkrechter Teil der Abgasanlage:
D: 80 bis 300 mm = 50 mm
D: 350 bis 450 mm = 75 mm
…vollständig Hinterlüftet
Verbindungsleitung:
D: 80 bis 300 mm = 140 mm
D: 350 bis 450 mm = 210 mm
Wand-, Decken- & Dachdurchdringungen gemäß der allgemeinen Baurechtlichen Gesetze & Vorschriften (Landesrecht & Montageanleitung beachten)
Rußbrandbeständigkeit
Notwendige Materialgüte Innenrohr:
W.1.4404 für trocken
W.1.4539 für feucht
CE-Klassifizierungen nach DIN EN 1856-1
1a T600 N1 W V2 L50050 O(XX)
1b T600 N1 D V2 L50050 G(XX)
1c T400 N1 D V3 L50050 G(XX)
1d T200 P1 W V2 L50050 O(XX)
1e T200 H1 W V2 L50050 O(XX)
2a T600 N1 W V2 L70050 G(XX)
2b T200 P1 W V2 L70050 O(XX)
2c T200 H1 W V2 L70050 O(XX)
Ausschreibungstext
System III M
Das System III M ist ein multifunktionales, doppelwandiges und wärmegedämmtes Edelstahlabgassystem, welches für Unter- als auch für Überdruckbetriebsweise eingesetzt werden kann. Eine spezielle Lippendichtung für Temperaturen bis 200°C macht das System überdrucktauglich. Das Materialprüfungsamt Nordrhein- Westfalen hat unser „System III M“ unter der EG-Leistungserklärungs- Nr.DOP-0432-CPR00063-X mit folgenden technischen Eigenschaften zugelassen:
Technische Daten:
Werkstoff innen: 1.4404 / 1.4571 (1.4539)
Werkstoff außen: 1.4301
Wandstärke: 0,5 mm
Wärmedämmung: 34 mm Mineralwolle
Max. Temperatur: 600°C Unterdruck/ 200°C Überdruck
Betriebsweise: Unterdruck ohne Dichtungen trocken und feucht, Überdruck mit Dichtungen
Druckklassen: N1 (Unterdruck), P1 (Überdruck bis 200 Pa), M1 (Überdruck bis 1500 Pa), H1 (Überdruck bis 5000 Pa)
Brennstoffe: Festbrennstoffe (t), Pellets (t), Gas, Heizöl EL
Vor der Montage empfehlen wir eine Abstimmung mit dem zuständigen, bevollmächtigten Bezirksschornsteinfegermeister!
