Bernhard Poll Schornsteintechnik GmbH

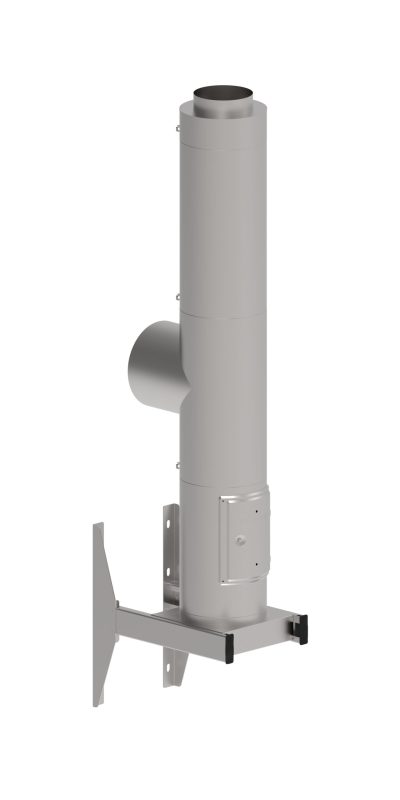

System III G DesignLine
Das System III G DesignLine ist ein doppelwandiges, wärmegedämmtes Edelstahlabgassystem für Feuerstätten im Unterdruckbetrieb in trockener Betriebsweise. Das Design bietet die perfekte Verbindung von leistungsfähiger Technik und moderner Architektur ohne Ecken und Kanten.
Material
Edelstahl 1.4404 oder 1.4571
(1.4539 auf Anfrage)
Außenrohr: 1.4301
Brennstoff
Festbrennstoff / Holzhackschnitzel / Pellet / Scheitholz / Heizöl EL /Gas
Oberfläche
Matt (2B), glänzend (2R), gebürstet, RAL-lackiert
Wandstärke
Innen & Außen: 0,5 mm
Innendurchmesser
130 mm – 200 mm
Dämmung
Mineralwolle 35 mm Dicke
Betriebsweise
trocken / feucht
Temperatur
T600°C V2 oder T400°C V3
Druck
Unterdruck N1
Verbindung
Steckverbindung mit integrierten Klemmverschluss
Montage
Senkrecht & waagerecht durch anderes System möglich
Du hast Interesse an diesem System?
Abstand zu brennbaren Baustoffen
Senkrechter Teil der Abgasanlage:
D: 130 bis 200 mm = 50 mm
…vollständig Hinterlüftet
Verbindungsleitung:
D: 130 bis 200 mm = 140 mm
Wand-, Decken- & Dachdurchdringungen gemäß der allgemeinen Baurechtlichen Gesetze & Vorschriften (Landesrecht & Montageanleitung beachten)
Rußbrandbeständigkeit
Notwendige Materialgüte Innenrohr:
W.1.4404 für trocken
W.1.4539 für feucht
CE-Klassifizierungen nach DIN EN 1856-1
1a T600 N1 W V2 L50050 O(XX)
1b T600 N1 D V2 L50050 G(XX)
1c T400 N1 D V3 L50050 G(XX)
2a T600 N1 W V2 L70050 G(XX)
Ausschreibungstext
System III G DesignLine
Das System III G DesignLine ist ein doppelwandiges, wärmegedämmtes Edelstahlabgassystem für Feuerstätten im Unterdruckbetrieb in trockener Betriebsweise. Das Design bietet die perfekte Verbindung von leistungsfähiger Technik und moderner Architektur ohne Ecken und Kanten. Das Materialprüfungsamt Nordrhein-Westfalen hat unser „System III G DesignLine“ unter der EG-Leistungserklärungs-Nr.DOP-0432-CPR00063-X mit folgenden technischen Eigenschaften zugelassen:
Technische Daten:
Werkstoff innen: 1.4404 / 1.4571
Werkstoff außen: 1.4301 hochglänzend (2R)
Wandstärke: 0,5 mm
Wärmedämmung: 35 mm
Max. Temperatur: 600°C
Betriebsweise: Unterdruck trocken & feucht
Druckklasse: N1
Brennstoffe: Festbrennstoffe (t), Gas, Flüssig
Vor der Montage empfehlen wir eine Abstimmung mit dem zuständigen, bevollmächtigten Bezirksschornsteinfegermeister!
